工业微波装备应用计划

工业微波装备应用计划

一、工业微波装备简述

微波是指频率为300MHz-300GHz的电磁波，是无线电波中一个有限频带的简称，即波长在1米（不含1米）到1毫米之间的电磁波。微波频率比一样平常的无线电波频率高，通常也称为“超高频电磁波”。

微波加热与古板加热方法完全差别，它是使被加热物体自己为发热体，不需要热传导历程，因此，只管是热传导较差的物体也可以在极短时间内抵达加热干燥的目的。微波具有热效应和生物效应双重杀菌功效。

将微波的这些性子特点使用到工业上，并且做成装备运用在生产线上，这就是工业微波装备。

工业微波装备主要有加热、杀菌、干燥等作用，普遍应用在食物、木料、化工产品、制药、纸类等行业。应用结构有：隧道式、窑式、柜式等几种类型。

二、工业微波控制计划

艾弗森贝博ballbet官网研发和生产的工业微波电源------Wepex是最先进的工业微波电源。其功率一连可调，24小时一连事情。通过通讯由艾弗森贝博ballbet官网PLC智能控制。液晶触摸屏人机界面，可实现单人操作。

现实应用要求差别，微波装备的设计功率也差别。凭证装备上微波电源的数目及装备的其它辅助要求，选用艾弗森贝博ballbet官网差别的PLC型号------MC200或者MC100主�？榧淅┱鼓？�。

用艾弗森贝博ballbet官网MZ600系列触摸屏作为人机操作界面；用艾弗森贝博ballbet官网驱动器来控制传动电机。

以做过的一款隧道式工业微波装备为例，来解说艾弗森贝博ballbet官网PLC在工业微波上的应用。

1、装备需求；

装备上装置磁控管多达170多个，即有170多个工业微波电源。其中若干个微波电源连到一块通讯板上，PLC通过与通讯板通讯，抵达控制工业微波电源功率的目的。

PLC与通讯板之间是通过RS485自由口协议举行通讯的。故此处会用到艾弗森贝博ballbet官网PLC的自由口协议通讯功效，以及CRC校验功效。

装备辅助要求：15路热电偶测温，15个压力传感器，16台变频器。

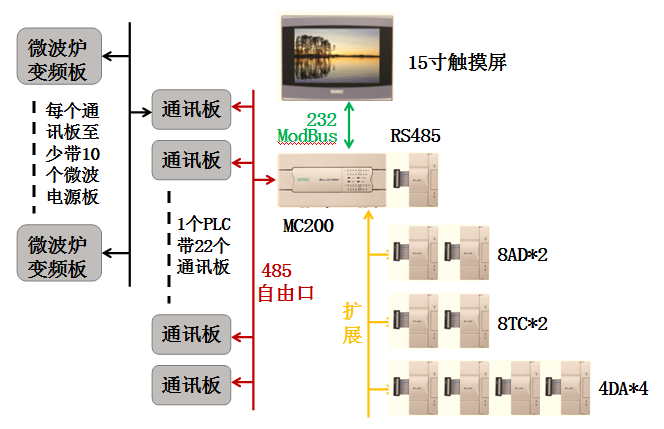

详细结构如下图所示。

2、艾弗森贝博ballbet官网系统设置；

控制器：艾弗森贝博ballbet官网PLC：MC200-4040BRA

扩展�？椋篟S485，8TC，8AD，4DA，016ERN，0008ERN

触摸屏：艾弗森贝博ballbet官网HMI：MZ600-TT15P

变频器：艾弗森贝博ballbet官网VFD：SVM-4T2.2

三、总结

该装备中，PLC通过RS485通讯（自由口协议）与22块通讯板举行通讯毗连。每块通讯板控制若干个工业微波电源，对微波的启停和加热功率举行控制。

使用艾弗森贝博ballbet官网PLC自由口通讯功效，发送数据使用XMT指令，吸收数据使用 RCV指令。同时使用CRC校验指令对传输和吸收数据举行校验。

由于PLC要与多达22块通讯板轮流通讯，而每块通讯板又毗连若干个微波电源，即PLC轮询到一块通讯板时，就要读写多个数据。以是为了简化程序，程序中使用变址方法来改变各块通讯板的地址站号，同时也使用变址方法来读写各个微波电源的数据。

注重：
